ZQ3063X16機械搖臂鉆床是一款鉆孔直徑為63mm,臂長1.6米的機械式鉆床，大寫字母Z是鉆床的簡稱，30為搖臂，后面63為鉆孔直徑，×16為臂長，Zq3063×16搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。

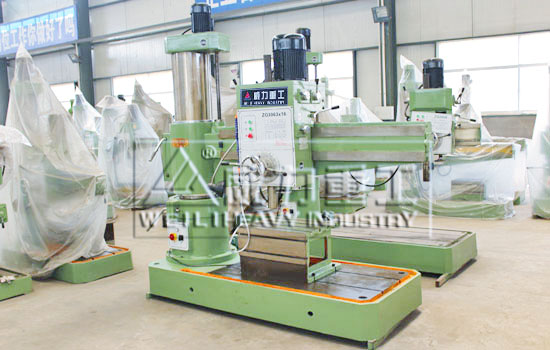

ZQ3063X16機械搖臂鉆床
ZQ3063X16機械搖臂鉆床主要功能與特點:
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，機械夾緊，機械變速操作簡便。
搖臂自動升降，主軸自動進刀，可設定鉆孔深度，攻絲到位自動返程，等半自動搖臂鉆床生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
ZQ3063X16機械搖臂鉆床主要結構
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。

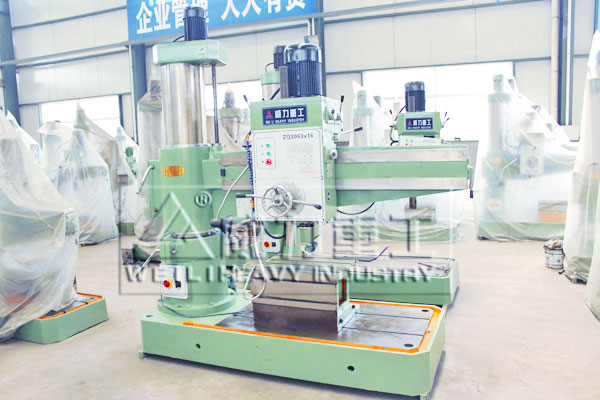

ZQ3063X16機械搖臂鉆床車間實物圖片

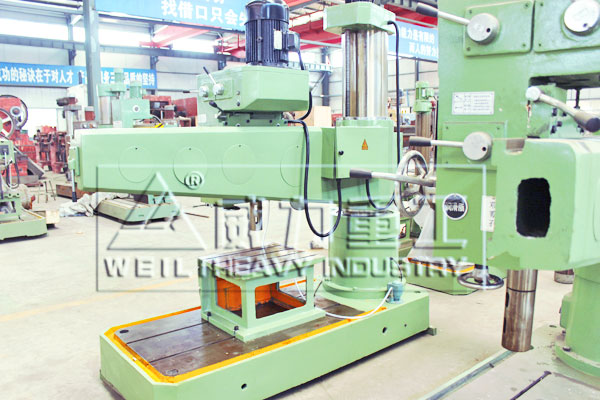

機械63搖臂鉆床后視圖

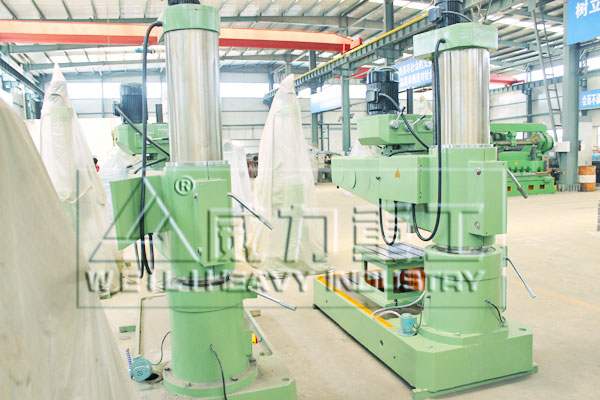

機械63搖臂鉆床側視圖

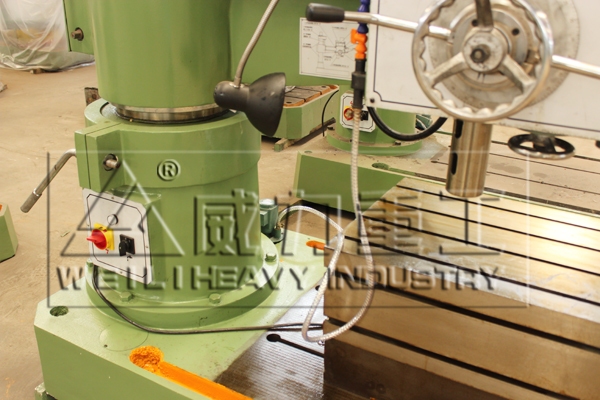

機械63搖臂鉆床主軸細節圖
搖臂鉆床的運動形式
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
?。?）搖臂鉆床的主運動為主軸的旋轉運動；
?。?）進給運動為主軸的縱向進給；
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
ZQ3063X16機械搖臂鉆床規格參數
|
型號 |
單位 |
ZQ3063×16 |
|
很大鉆孔直徑 |
mm |
63 |
|
主軸中心至立柱母線 |
mm |
1718-570 |
|
主軸箱水平移動距離 |
mm |
1148 |
|
主軸端面至底座工作面 |
mm |
1210-245 |
|
主軸行程 |
mm |
350 |
|
主軸圓錐度 |
MT4 |
MT5 |
|
主軸轉速(6級) |
r/min |
25-1100 |
|
主軸進給量 |
Mm/r |
0.06-0.53 |
|
搖臂回轉角度 |
。 |
±180° |
|
主電機功率 |
kw |
5.5 |
|
升降電機功率 |
kw |
1.5 |
|
重量 |
Kg |
3700 |
|
主機外形尺寸(長×寬×高) |
mm |
2500×1060×2800 |
搖臂鉆床安全操作規程
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
ZQ3063X16機械搖臂鉆床日常保養
1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
3、搖臂鉆床搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。
4、搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
6、搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
