液壓閘式剪板機30X3200剪板機



　　QC11Y-30X3200剪板機是剪板機廠家山東威力重工為客戶定做的板材剪切設備，最大能剪30個厚的板材，最大剪切寬度為3.2米，采用先進的液壓系統，液壓傳動，氮?dú)飧谆爻蹋阅芊€(wěn)定可靠，操作方便，外形美觀大方。

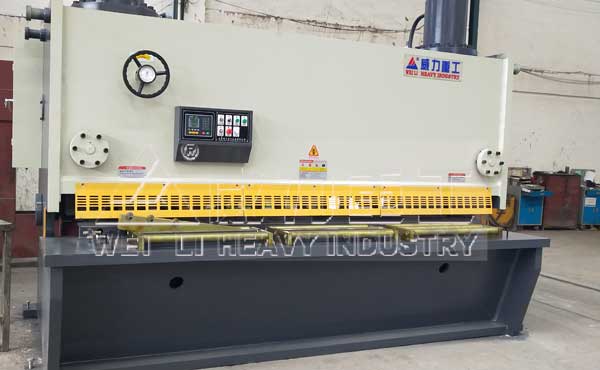

30x3200液壓閘式剪板機

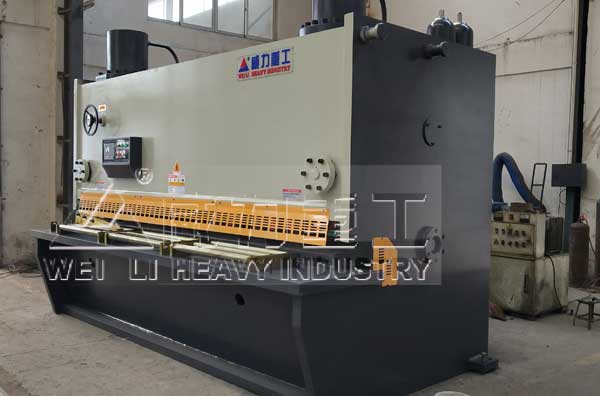

30個厚液壓閘式剪板機

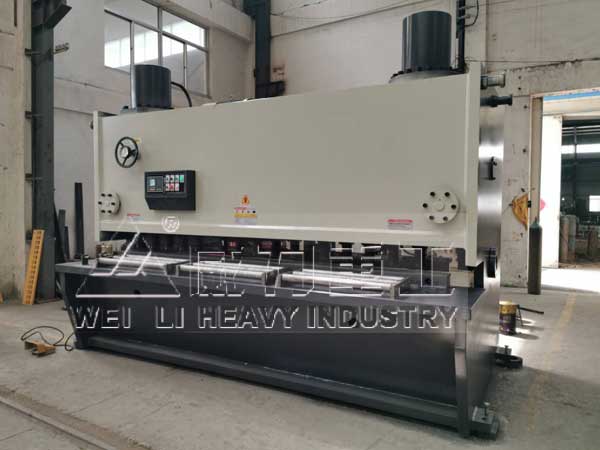

QC11Y-30X3200液壓閘式剪板機裝配現場

　　機床結構簡介:



　　(1)機架部份（上海寶鋼一級板，震動時效處理，整體退火處理）



　　機架采用鋼結構件，左、右立板，工作臺和壓料板焊接成一整體結構，焊后經回火消除其內應力，故整體鋼性好，穩定性高。



　　(2)上刀架（整體加工精度高，剛性好）



　　上刀架為鋼板焊接結構，具有良好的剛性，它以三點滾輪導軌為結構，提高剪切質量。



　　(3)壓料裝置（高頻淬火，剛性好）



　　由安裝在機架前面組成，壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料，在剪切完成后，借助于拉力彈簧的拉力而復位。



　　壓料力的大小隨被剪切板料的厚度的增加而增大。設有防護柵，起安全保護作用。



　　(4)擋料機構（精密滾珠絲杠）



　　前擋料：由前擋料架和標尺以及左限位擋板等組成。



　　后擋料：裝在上刀架橫板下，隨上刀架作上下擺動，后擋料的調節由電機驅動由絲杠傳動?？刂破湟苿?dòng)距離、并具有前后軟限位裝制。



　　在機動達不到需尺寸，可手動微調以確保所需的調節值。所以后擋料的調節是方便可靠的。



　　(5)機床液壓系統（高靈敏度液壓系統）



　　采用先進的液壓系統，液壓傳動，氮?dú)飧谆爻?，性能穩定可靠，操作方便，外形美觀大方。主電機、泵、閥等安裝在油箱上，油管是高精密管，油管接頭采用先進的卡套式接頭，油箱固定在機架橫梁上，清洗、拆卸方便。系統壓力由油泵供給，各閥在電氣液壓系統的控制下，可實現壓料腳壓料與刀架向下剪切順序動作及其它各動作規范。



　　(6)機床電氣系統（國際品牌性能穩定）



　　本機器采用50HZ、380V交流電源供電，由變壓器輸出220V電壓控制主回路、電磁溢流閥、指示燈及按鈕。機器的電氣箱位于機床左側，控制按鈕安裝在機器前面，便于操作，腳踏開關SA3引線由電氣箱引出。本機通過旋鈕切換可具有單次，連續功能。機器還具有剪切長度調節，旋動旋鈕，時間繼電器外接旋鈕，既可進行剪切長度調節,轉動旋轉開關SA2，啟亮對線燈，移動被剪板料，使劃于板料的加工線與機器刃口投影重合，便可剪切得到要求的結果。電器元件采用德國施耐德可選裝西門子。主電路具有相應過載及短路保護功能、安全可靠、易于維護。



　?。?）安全保護系統：



　　為保證設備的使用、維護安全方便，該設備嚴格按JB10148－1999《剪板機安全技術要求》標準的有關規定采取了以下安全防護措施：



　?。?）為了保證在意外情況下能迅速切斷電源，按照標準要求分別在電控箱和腳踏開關上都設置了急停按鈕。也可選裝光幕保護裝置來保護操作人員；



　?。?）當工作壓力過高時，液壓系統可自動卸荷，以保證設備不受損壞；



　?。?）按照標準要求，在電器柜等部位設有各種警示標牌、銘牌及文字提示；



　?。?）在相關位置可以選裝使用防護欄（如后防護）。



　　（8）設備連續運行環境：



　?。?）電源范圍:三相AC380V±10%50HZ；



　　（2）環境溫度:－10℃－45℃；



　?。?）相對濕度:20～80%RH。



　?。?）海拔高度:≤2500m.



　　（5）遠離強振源及電磁干擾源。



　　（6）無有害及腐蝕性氣體，無粉塵。
