深喉沖床JB21S-160T也叫深喉壓力機，國標型號為：JB21S-160T，山東威力重工機床有限公司生產制造。公稱壓力為1600KN，公稱力行程6mm,滑塊行程160mm,很大封閉高度320mm,標準行程次數為：40次/分，滑塊中心至機身距離800mm.該機主要應用于板料沖孔方面，如大型電氣箱電器柜中間開的百葉窗，防盜門門中間開的貓眼，因料孔距離板邊距離通常在300mm以上或更多，而普通沖床喉深只有180--230左右，板料放進去沖床后墻板擋抵住了板料，無法實現料孔距板邊300或500的距離，這就需要用深喉沖床來實現。
JB21S-160T鋼板焊接深喉沖床車間實物圖展示

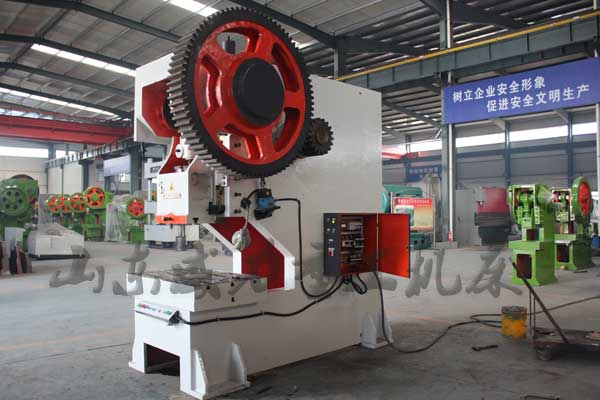

160噸深喉800沖床

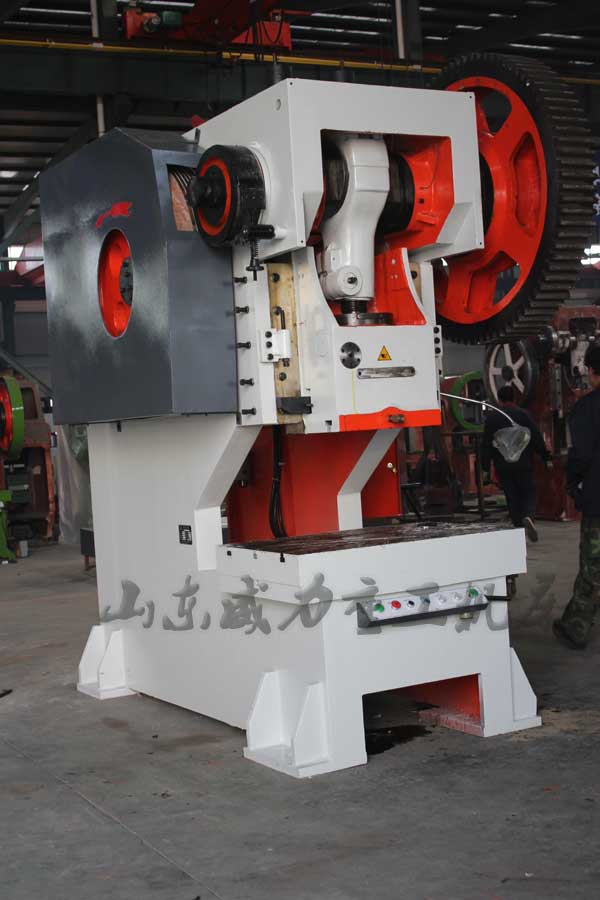

160噸深喉沖床車間實物圖

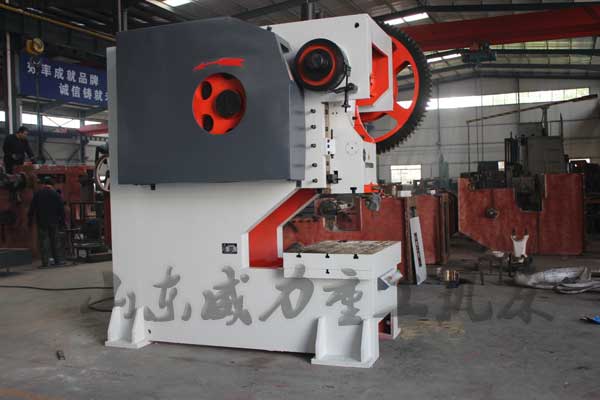

160噸鋼板固定臺沖床

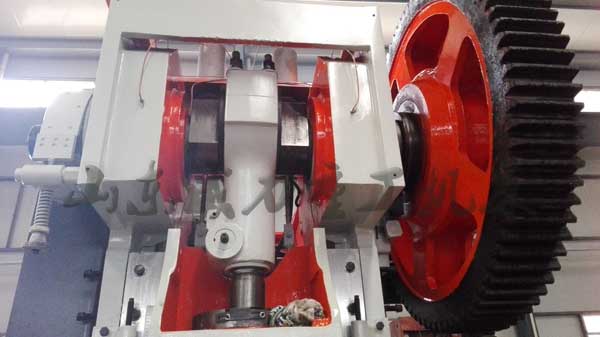

沖床傳動機構

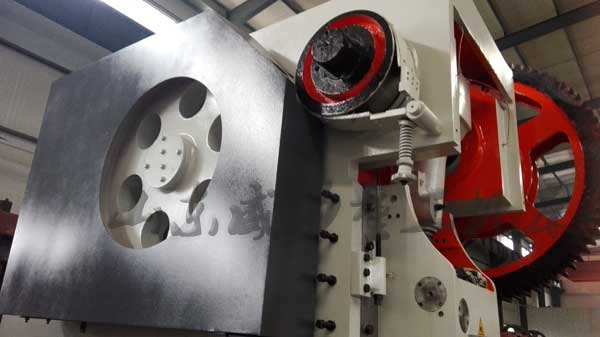

沖床大齒輪和制動器

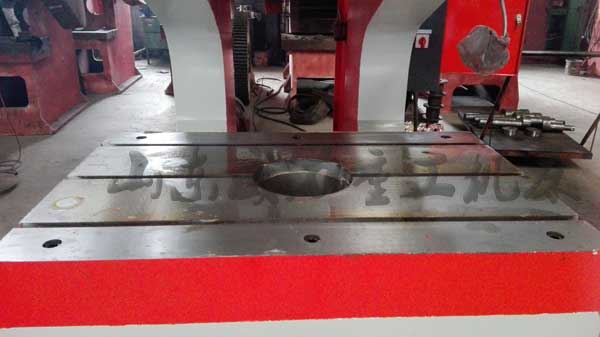

沖床工作臺
200噸鋼板深喉沖床工藝說明：
1、鋼板沖床壓力機機身采用鋼板焊接機身，振動時效處理，消除內應力，不易變形;
2、曲軸材質45#鐵鍛打，精車調質處理;
3、機身軸瓦，連桿軸瓦用銅件;
4、工作鍵材質為40Cr鍛打，淬火處理;
5、連桿材質為球墨鑄鐵，增加強度;
6、滑塊為加大型。

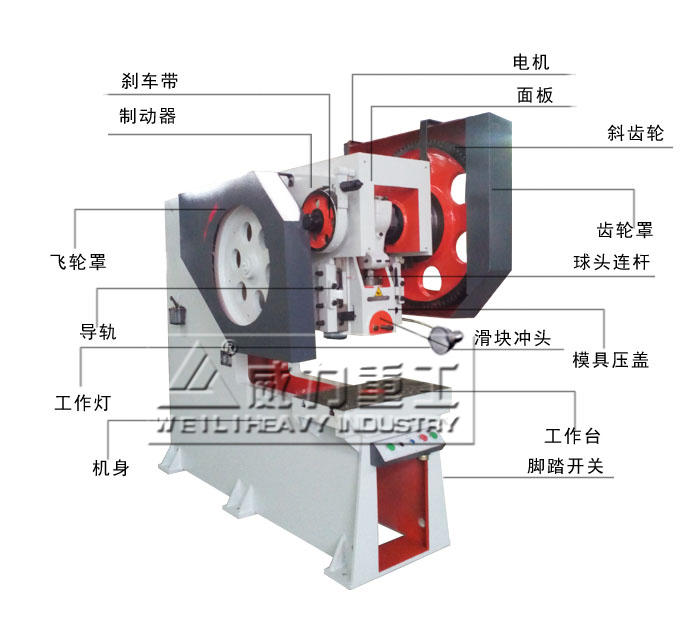

160噸鋼板深喉沖床結構說明：
160噸鋼板深喉沖床主要部件包括：機身、傳動系統、離合器、滑塊、制動器、操縱結構等六個部件組成。
沖床機身
機身工作臺上有長方形中間呈現圓形的落料孔落出工件或廢料。機身工作臺上裝有工作臺點半用螺栓緊固在工作臺上，墊板上刨有T形槽供安裝模具使用。
傳動裝置
傳動系統有裝在機身后上方的電機作為動力，通過三角帶。電動機的啟動在空運轉情況下通過小皮帶輪帶動飛輪通過轉動軸作為旋轉運動，再有小齒輪帶動大齒輪，再有大齒輪和曲軸結合的離合器機構使得曲軸旋轉，借助曲軸的偏心使得滑塊上下往返運動。
離合器
離合器部件一般在曲軸的右側。離合器的轉鍵為巨型鍵，轉鍵通過拉簧的作用使得轉鍵處于常開狀態。當操作裝置的碰頭抵住離合器的杠桿后，工作鍵藏在離合器盤的轉鍵窩內，使得工作鍵處于常閉合狀態，工作鍵的開啟就是先了離合器的正常使用，從而使得滑塊工作得到控制。
滑塊
滑塊位于機身和導軌之間，借助曲軸的回轉運動滑塊在導軌V型槽內做上下直線運動?；瑝K和曲軸的連接是通過青銅軸瓦將連桿及連桿蓋裝在軸承柄上，連桿和連桿螺絲通過鋸齒螺紋相互連接，連桿螺絲的另外一端為球頭型。
制動器
制動器輪為圓形，以鍵固定在曲軸左端，是連續作用的制動。制動輪上繞制動帶是用軟鋼皮制成，內面鉚有銅絲石棉剎車帶。
操縱機構
本沖床采用機械操作結構，用腳踏杠桿來控制滑塊作為單次或連續沖壓，腳踏板安置在機床的內側，一端用銷軸固定在右邊腳上，腳踏板上中部用連接軸銷連接下拉桿，下欄桿和中拉桿用夾子相互連接，再用銷釘和拉桿連接，拉桿和上拉桿用調節螺母相連，欄桿碰頭的一端用螺栓支撐在機身上。
JB21S-160T鋼板深喉沖床技術參數：
|
技術參數型號
|
單位
|
JB21-160T
|
|
公稱力
|
kN
|
1600
|
|
公稱力行程
|
mm
|
6
|
|
滑塊行程
|
mm
|
160
|
|
滑塊行程次數
|
min-1
|
40
|
|
很大裝模高度
|
mm
|
360
|
|
裝模高度調節量
|
mm
|
100
|
|
滑塊中心到機身距離
|
mm
|
800 |
|
墊板厚度
|
mm
|
130
|
|
立柱間距
|
mm
|
660
|
|
工作臺尺寸（前后×左右）
|
mm
|
750*1140
|
|
落料孔尺寸（孔徑）
|
mm
|
210
|
|
滑塊底面尺寸（前后×左右）
|
mm
|
430*520
|
|
模柄孔尺寸（直徑×深度）
|
mm
|
70*75
|
|
主電機功率
|
kw
|
15
|
|
壓力機高度
|
mm
|
3250
|
|
壓力機整機重量約
|
T
|
13
|
200噸鋼板深喉沖床采購流程：
一、機床選型
購買前，您需要了解機床型號的一些關鍵規格參數，以滿足您生產工藝中的需求。請您參考一下幾個基本問題，以提高您選型的正確性：
1、工件大小是多少?
如工件是300*500mm的，就需要選擇工作臺大于或等于300*500mm的機床型號
2、零件材料是什么?
如45號鋼、鋁合金、陶瓷等。
3、是否有精度要求?
這里的精度分為加工精度和靜態精度，一般用戶指的精度通常為加工精度。
4、加工工序是什么?
我司的沖床壓力機產品，不同型號有各自不同的特色。
5、是否有采購預算?
如果您對配置有特殊要求，且有一定的預算，我們也可以在滿足您加工要求的前提下，進行增減更換配置，推薦更適合企業的機型。
二、產品咨詢
無論您是否能確定所需求產品的型號，您都可以致電山東威力重工網絡營銷部：
免費服務熱線：0632-5681708.除了通過電話咨詢了解產品外，您還可以通過本站的產品中心，查看機床的詳細參數，歡迎實地考察(現在好多貿易型公司，不生產機床、售后沒有保障、切記去廠家考證!!!)，就可以了解所有型號的具體參數規格和應用實例。省時，放心!
三、報價方式
在確定好您所需的產品型號和要求后，請告知在線客服或者添加銷售經理微信18306370829.或者添加qq:2335650247.銷售經理會為您傳送特定的報價單及機器實物圖片和技術參數。
1.合同簽訂生效
您的訂單將由為您服務的業務經理全稱跟蹤處理，他將為您提供一份明確高效的銷售合同，貴公司采購負責人簽字，收到30%貨款作為定金后生效。
2、生產安排
銷售經理收到您回傳的合同后，啟動系統物料備產程序，進行排產。
3、發貨
生產完成，進入交貨程序，在內陸運輸啟運前，根據合同付款。我們馬上會安排物流發貨，您要做的就是耐心等候機床上門
4、驗收
白天請保持您的手機暢通，方便貨運公司聯系您送貨。收到機床后，請檢查：
1、外包裝是否破損，是否有雨淋、浸水現象，貨物是否損壞;
2、核對產品型號和數量，以及配件;
如發生上述情況，請拍照并及時與銷售人員聯系。

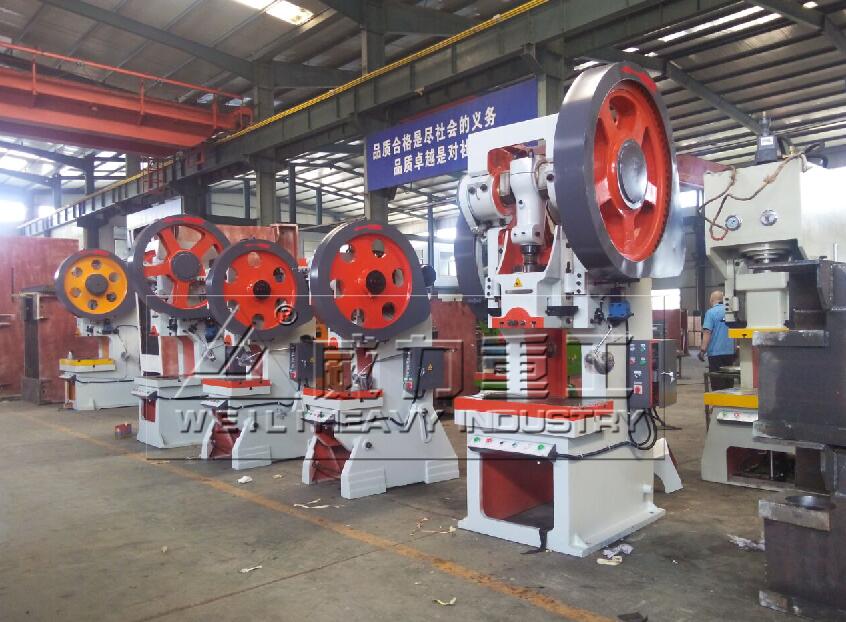

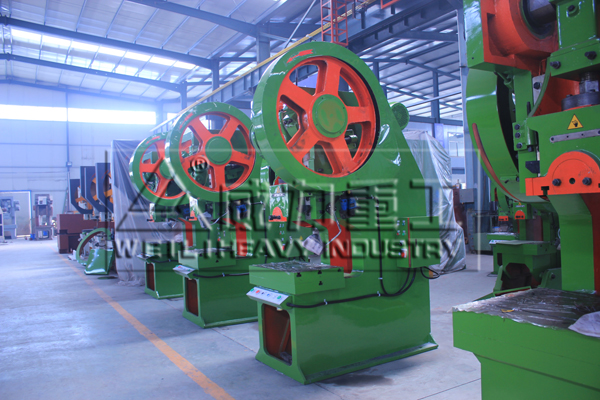

山東威力重工沖床生產車間
