Z3063X20液壓搖臂鉆床基本信息說明？



　　z3063×20液壓夾搖臂鉆床是搖臂鉆床系列產品里比較受到大眾歡迎的一款機型，最大63的鉆孔可以滿足絕大多數加工的需求，該型號搖臂鉆床采用液壓鎖緊、液壓變速，與機械型搖臂鉆床相比很大程度上減少操作人員的勞動強度，采用機械齒輪傳動，使用起來操作靈活、簡單、實用。

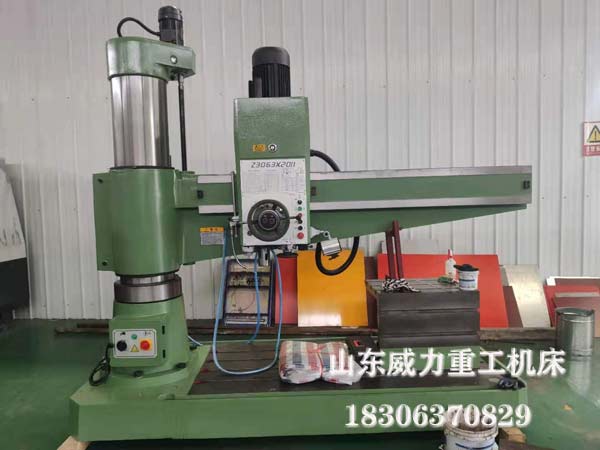

Z3063X20液壓搖臂鉆床圖片

　　z3063搖臂鉆床在市場上其價格主要差別是在產品質量，即原材料的選用上，山東威力重工機床有限公司生產的搖臂鉆床主軸箱等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。鍛打齒輪齒面強度、韌性都比較好。高頻淬火,可以達到變形小,機械性能好,長期使用精度不易消失。在各種耐磨材料中,高錳鋼是具有特殊性能的耐磨鋼。保證搖臂鉆床的產品質量，為每一位客戶提供性價比高的搖臂鉆床產品。



　　Z3063X20液壓搖臂鉆床主要技術參數：

技術參數	Z3063X20
很大鉆孔直徑	63mm
主軸中心線至立柱母線距離	350-2000mm
主軸箱水平移動距離	1650mm
主軸端面至底座工作面距離	320-1420mm
主軸行程	315mm
主軸錐孔(莫氏)	5#
主軸轉速范圍	25-2000r/min
主軸轉速級數	16
主軸進給量范圍	0.04-3.20mm/r
主軸進給量級數	16
搖臂升降距離	780mm
搖臂升降速度	0.02m/s
搖臂回轉角度	±180°
主軸允許很大扭矩	630nm
主軸允許很大進給抗力	23400n
主電機功率	5.5kw
升降電機功率	1.5kw
液壓夾緊電機功率	0.75kw
冷卻泵電機功率	0.09kw
底座尺寸(長*寬*高)	2800X1120X200mm
底座的工作面積	1850X960mm
底座T型槽的數量，寬及相鄰槽間距離	4-28X220mm
工作臺的工作面	750X580mm
工作臺工作面T型槽的數量，寬及水平工作面	3-22X150mm
垂直工作面	2-22X150mm
機床重量(約)	4000kg
機床外型尺寸(長寬高)	2900X1130X2850mm

　　Z3063X20液壓搖臂鉆床主要適用于在大型鑄件、中型鑄件，鋼件上鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。適合本機床工作的溫度要求在0°~45°、濕度30%~85%、大氣壓強86~106kpa、空氣清潔度較好、粉塵濃度不得大于10mg/m3、不得含酸、堿、腐蝕和有毒氣體；不得有爆炸危險，不得有導電塵埃；廠房內不得有雨雪侵襲；地面平整、清潔、無磕絆物存在、過道暢通、無阻礙物存在；室內光線充足。機床安裝要遠離振源、熱源和熱流。
