深喉沖床的基本結構和沖壓原理
什么是深喉沖床？深喉沖床也叫深頸沖床或者深?？跊_床，其特征就是在機身中部和工作臺的地方比普通機械沖床要往后延伸一部分，專業術語講就是指沖頭的模柄孔中心往里到后墻板的距離。

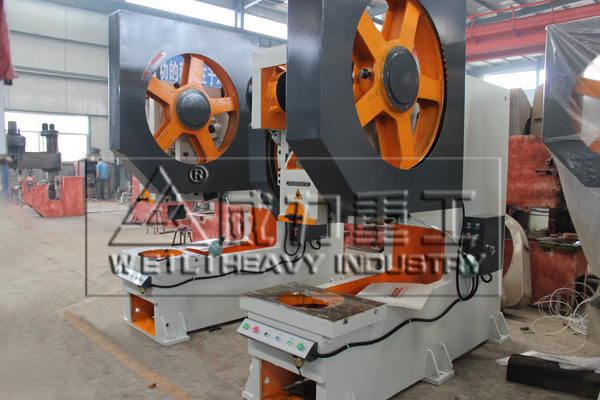

80噸深喉沖床車間裝配圖
深喉沖床是沖床的一種，一般用在板料沖孔方面，如大型電氣箱電器柜中間開的百葉窗，防盜門門中間開的貓眼，因料孔距離板邊距離通常在300mm以上或更多，而普通沖床喉深只有180--230左右，板料放進去沖床后墻板擋抵住了板料，無法實現料孔距板邊300或500的距離，這就需要用深喉沖床來實現.

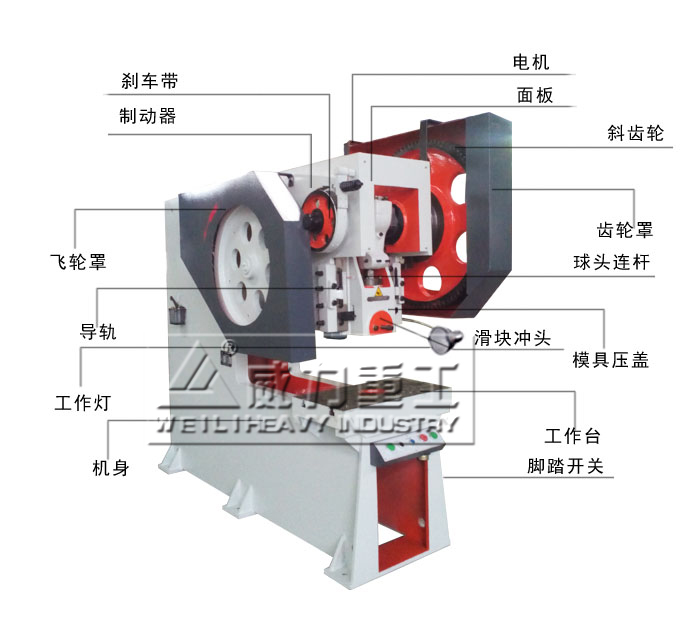

深喉沖床基本結構是：從上述沖床外形圖可看出,深喉沖床由以下幾個部分組成:
(1)工作機構:由曲軸、連桿、滑塊等零件組成的曲柄滑塊機構。
(2)傳動系統:包括齒輪傳動、皮帶傳動等機構。
(3)操作系統:如離合器、制動器。
(4)能源系統:如電動機、飛輪。.
(5)支承部件:如機身。
深喉沖床沖壓原理是通過電動機驅動飛輪，并通過離合器，傳動齒輪帶動曲柄連桿機構使滑塊上下運動，帶動拉伸模具對鋼板成型。所謂的雙動就是指壓力機有兩個滑塊，分為內滑塊和外滑塊，內滑塊帶動模具的凸?；虬寄?，外滑塊帶動模具上的壓邊圈，在拉伸時壓邊圈首先動作壓住鋼板邊緣，內滑塊再動作進行拉伸。
